Теплообменники пластинчатые разборные ЕТ
Теплообменник пластинчатый разборный ЕТ предназначен для осуществления процесса теплообмена между жидкими средами в системах отопления, горячего водоснабжения (ГВС) и вентиляции жилых, адми- нистративных и промышленных зданий, а также в различных технологических теплообменных процессах. Теплообменник данного типа не предназначен для работы с токсичными, взрывоопасными и пожароопасными средами.
Назначение
Назначение
- нагрев теплоносителя в системах отопления, горячего водоснабжения, вентиляции и других технологических теплообменных процессах;
- теплоснабжение домов коттеджного типа;
- в системах напольного отопления;
- теплоснабжение высотных домов;
- теплоснабжение небольших районов;
- в системах приточной вентиляции;
- нагрев воды в плавательных бассейнах;
- другие технологические теплообменные процессы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ
|
|||||||||||||
|
Марка теплообменника
|
ЕТ 002
|
ЕТ 006
|
ЕТ 010
|
ЕТ 007
|
ЕТ 014
|
ЕТ 012
|
ЕТ 015М
|
ЕТ 022
|
ЕТ 024
|
ЕТ 034
|
ЕТ 045
|
ЕТ 068
|
ЕТ 072
|
ЕТ 100
|
|
Максимальное количество пластин, шт.
|
160
|
176
|
226
|
186
|
224
|
224
|
228
|
484
|
672
|
668
|
||||
|
Максимальная площадь теплообмена, м²
|
4,3
|
9,4
|
17,6
|
16,4
|
33,6
|
23,9
|
49,5
|
53,3
|
54,2
|
76,8
|
216,9
|
327,8
|
455,6
|
666,0
|
|
Максимальный расход, м³/ч
|
5
|
18
|
35
|
48
|
60
|
140
|
320
|
565
|
||||||
|
Толщина пластины *, мм
|
0,5; 0,6
|
|||||||||||||
|
Условный диаметр патрубков, мм
|
DN 25
|
DN32
DN50 |
DN50
|
DN 50
DN 80 |
DN 50
DN 65 DN 80 |
DN 100
|
DN 150
|
DN 200
|
||||||
|
Присоединение теплообменника
к трубопроводу |
Муфтовое
(внешняя резьба) |
для DN32:
муфтовое (внешняя резьба); для DN50: фланцевое |
фланцевое
|
|||||||||||
|
Вес, кг не более
|
43
|
172
|
260
|
200
|
325
|
340
|
518
|
634 582
|
1150
|
1874
|
2385
|
4084
|
5390
|
|
|
Рабочее давление,
бар (МПа) |
16 (1,6)
|
|||||||||||||
|
Рабочая температура, оС
|
-10...+150
|
|||||||||||||
|
Рабочие среды
|
вода, этиленгликоль, пропиленгликоль
|
|||||||||||||
|
Материал резиновых уплотнений
|
резина марки EPDM
|
|||||||||||||
|
Материал пластин
|
нержавеющая сталь AISI 304, AISI 316
|
|||||||||||||
* в зависимости от запроса.

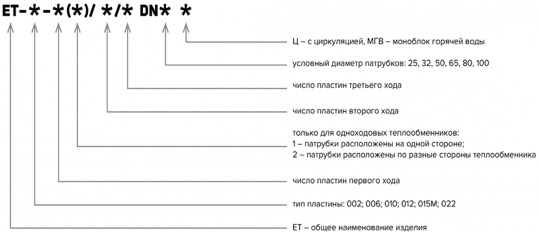

МАРКИРОВКА ТЕПЛООБМЕННИКА
.jpg)
