Механизмы исполнительные прямоходные ВЭП
ЭЛЕКТРОПРИВОДЫ ПРЯМОХОДНЫЕ ВЭП
Механизмы исполнительные электрические прямоходные ВЭП применяются для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.
В стандартном исполнении электрические исполните льные механизмы (ЭИМ) оснащены ручным дублером и двумя концевыми выключателями. Схема подключения: трехпроводная (трехпозиционное управление). Напряжение управляющего сигнала: ~220 В, 50 Гц.
По требованию заказчика ЭИМ могут выпускаться с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (потенциометр или выходной токовый сигнал 4-20 мА).

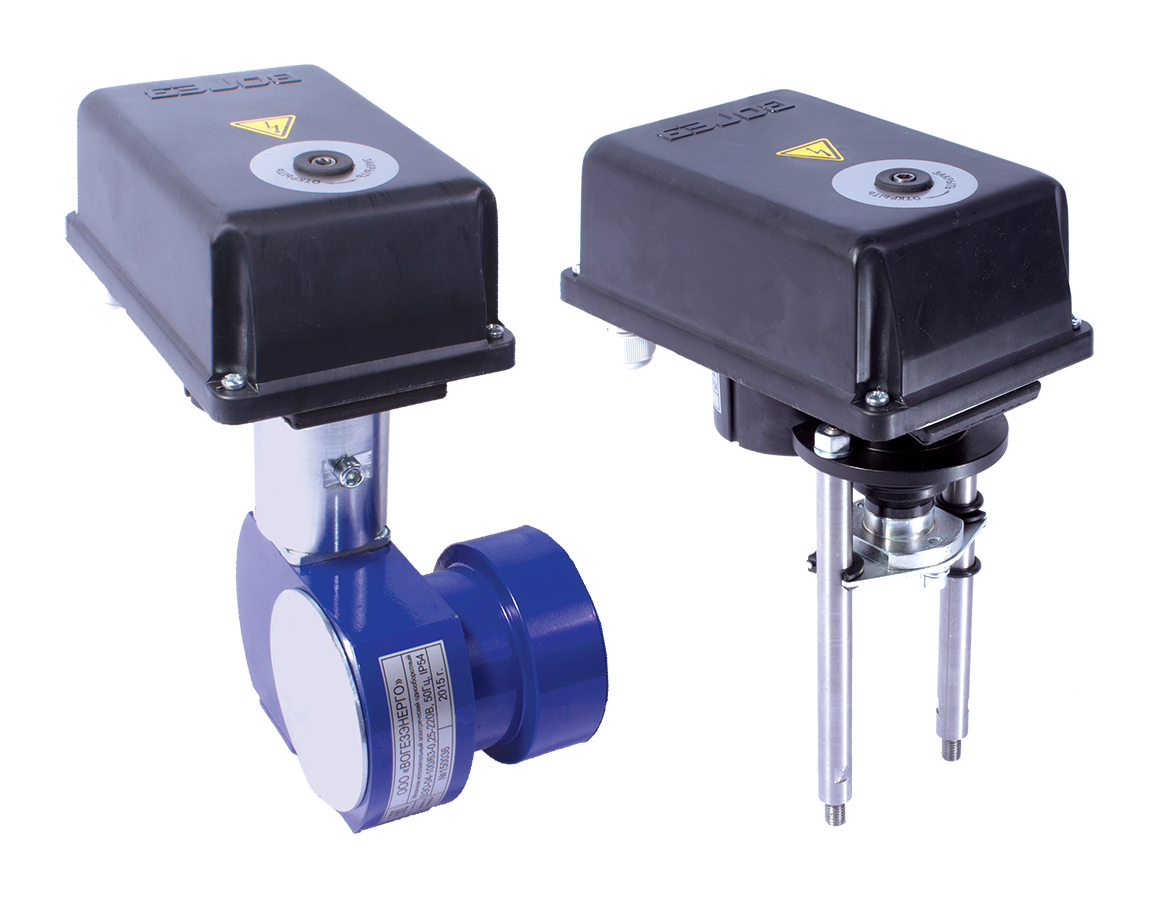

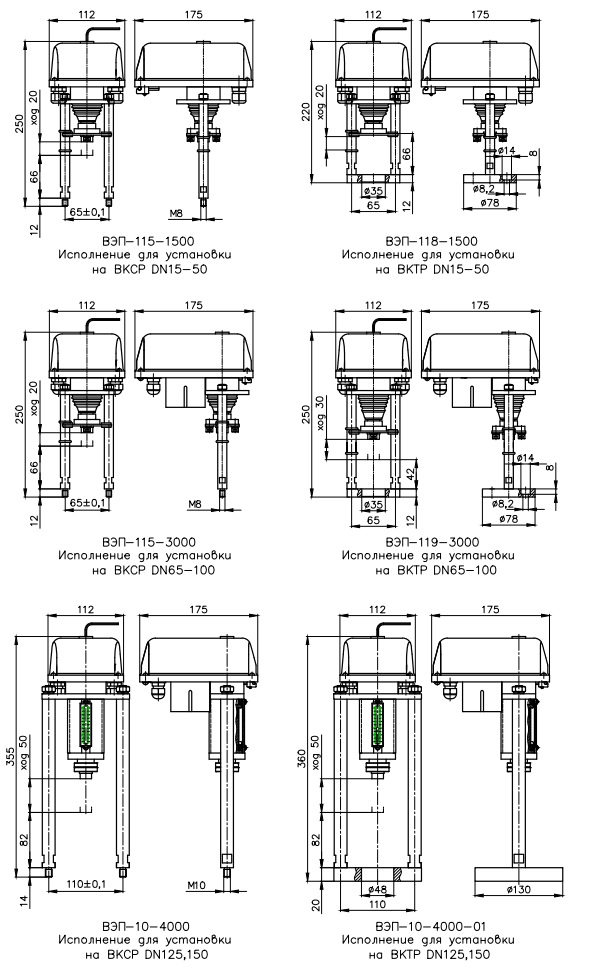

ЭИМ изготавливаются с присоединительными размерами для установки на двухходовые и трехходовые регулирующие клапаны производства ООО «ВОГЕЗЭНЕРГО» (рисунок 1). По требованию заказчика ЭИМ могут выпускаться с другими присоединительными размерами.
Технические данные:
|
Наименование параметров
|
ВЭП-115-1500
|
ВЭП-118-1500
|
ВЭП-115-3000
|
ВЭП-119-3000
|
ВЭП-10-4000
|
ВЭП-10-4000-01
|
|
Значение параметров
|
||||||
|
Напряжение питающей сети, В
|
∼187-242
|
|||||
|
Частота питающей сети, Гц
|
50-60
|
|||||
|
Потребляемая мощность, Вт, не более
|
5
|
15
|
24
|
|||
|
Условия эксплуатации:
- температура окружающей среды - относительная влажность воздуха |
от 0 до +50 °С до 95 % |
|||||
|
Степень защиты
|
IP54
|
|||||
|
Усилие отключения, Н
|
1500
|
3000
|
4000
|
|||
|
Номинальное время полного хода, сек
|
63
|
80
|
100
|
|||
|
Выключение по моменту
|
Электронное, бесконтактное
|
|||||
|
Выключение по положению
|
2 концевых выключателя
|
|||||
|
Режим работы
|
Повторно-кратковременный, ПВ не более 25%, при частоте не более 250 включений в час
|
|||||
|
Управление
|
Трехпозиционное (открыто, регулирование, закрыто); аналоговое 0-10 В; 4-20 мА
|
|||||
|
Класс защиты от поражения
электрическим током |
1
|
|||||
|
Габаритные размеры
|
См. рисунок 1
|
|||||
|
Масса, кг, не более
|
2,6
|
3,0
|
3,0
|
3,4
|
4,6
|
6,3
|
|
Средний срок службы
|
Не менее 15 лет
|
|||||
